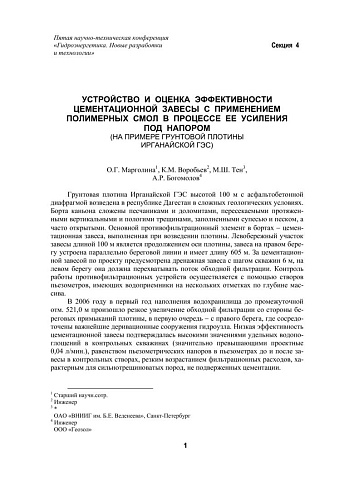

Грунтовая плотина Ирганайской ГЭС высотой 100 м с асфальтобетонной диафрагмой возведена в республике Дагестан в сложных геологических условиях. Борта каньона сложены песчаниками и доломитами, пересекаемыми протяженными вертикальными и пологими трещинами, заполненными супесью и песком, а часто открытыми. Основной противофильтрационный элемент в бортах - цементационная завеса, выполненная при возведении плотины. Левобережный участок завесы длиной 100 м является продолжением оси плотины, завеса на правом берегу устроена параллельно береговой линии и имеет длину 605 м. За цементационной завесой по проекту предусмотрена дренажная завеса с шагом скважин 6 м, на левом берегу она должна перехватывать поток обходной фильтрации. Контроль работы противофильтрационных устройств осуществляется с помощью створов пьезометров, имеющих водоприемники на нескольких отметках по глубине массива.
